TJ190-M01扁线接头压方机

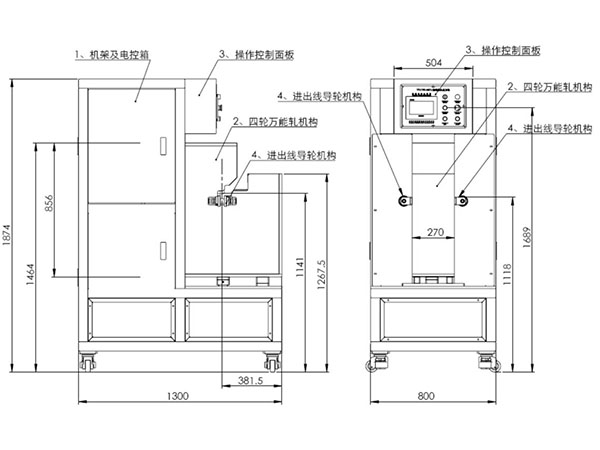

详情说明结构图如下图所示
结构特点说明
2.1、扁线接头压方动作模式：采用全伺服慢速定长尺寸区间往返多次在设定扁线宽度、厚度尺寸范围进线多次轧制，使扁线的熔接接头部位轧制成用户需要的尺寸，确保扁线接头处的尺寸在过扁线涂漆模具时不会卡模具。省时间、省力气、标准话可调尺寸模具化修整扁线熔接接头部位的尺寸。
2.2、四轮万能轧机构2：采用4轮电动可调方形尺寸的结构设计，在触摸屏上设定扁线宽度和厚度参数后，伺服自动调整四方压延机的规格尺寸，压轮的0位具有预防压坏功能；四方压延机压轮直径为190钢轮；扁线的成品宽度和后厚度的公差尺寸可以实现数字设定后一键微调整处理，非常方便操作员对压方成品的尺寸设定和调整。四方压延机的四个压轮均有同步的动力驱动、扁线的4面在挤压变形时的摩擦力很小、极好地保护扁线的表面质量。
机器性能参数如下
YTJ190-M01-00扁线接头压方机主要技术参数
NO
项 目
规 格 参 数
单 位
备 注
1
设备型号
YTJ190-M01-00
/
2
机器外形尺寸
L800xW1300xH1874
mm
3
机器重量
1500
Kg
4
额定总功率
4.5
Kw
三相AC380V
5
正常运行能耗
3
KwH
6
运行速度范围
1-18
M/Min
7
适用线宽
4-20.0
mm
8
适用厚宽
0.5-5.0
mm
9
适用包材材质
铜扁线
10
放线盘规格
/
/
11
收线盘规格
/
/
12
四方机压轮规格
￠190x25
mm
13
四方尺寸调节伺服
400
W
14
动力电机功率
3.6
KW
2台1.8KW伺服
15
四方机宽度厚度精度
±0.005
mm

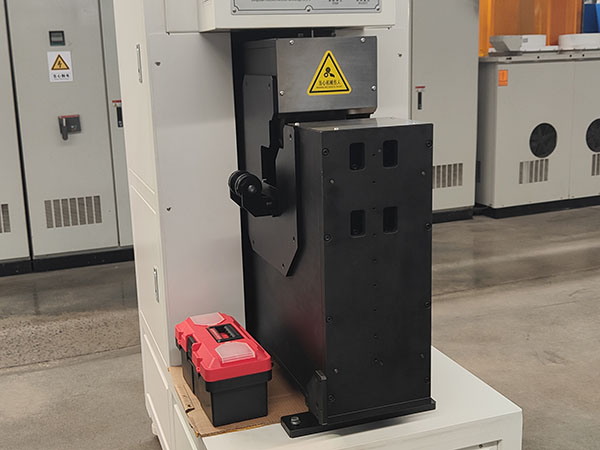

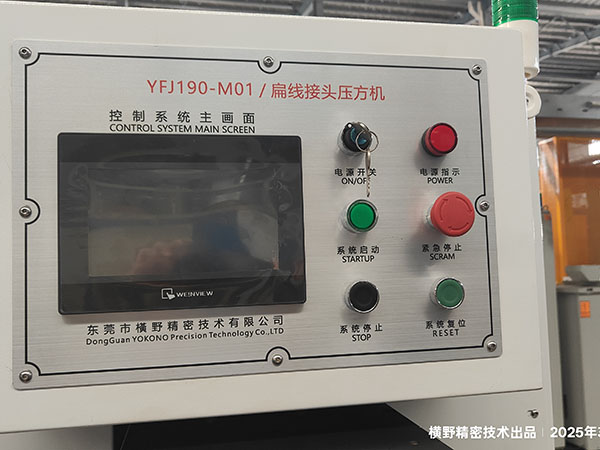

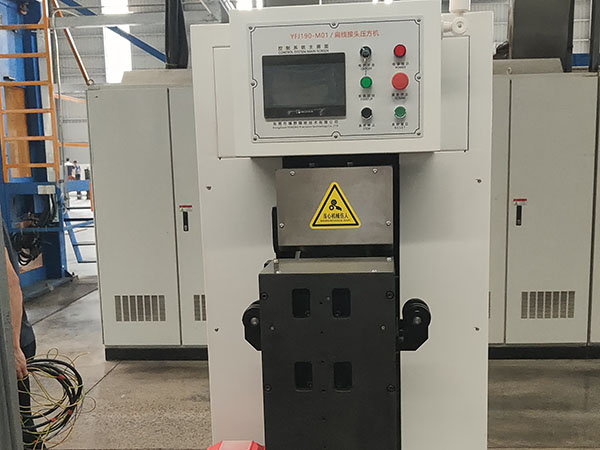

细节图
