RBJ5卧式膜包机

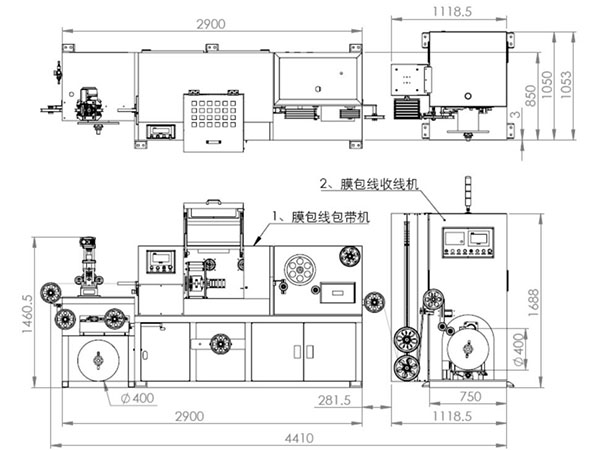

详情说明结构图如下图所示
结构特点说明
2.1、放线机构：采用电机主动放料方式及恒张力PID平衡机构控制运行速度与后端四方压延机的速度实现同步控制，气动张力可调调节，具备断线报警及自动停机功能。
2.2、初压送料机构：采用2轮电动可调结构设计，在触摸屏上设定扁线初压厚度参数后，伺服自动按设定运行速度送料，压轮表面做特殊处理以保护漆包绞线漆膜不破坏。送料速度为膜包主机的主速度。
2.3、膜包扁线主机控制方式：采用PLC及触摸屏操作界面控制模式，可设定线径规格尺寸、重叠率、运行速度、包膜张力等相关操作参数。
2.4、张力平拉机构：采用耐磨红胶同步带水平牵引模式，系统设定其膜包张力参数，平稳牵引膜包扁线水平移动，并与初压送料机构速度同步匹配。
2.5、收线机构：收线机构：采用私服排线及变频器PID恒张力控制模式，张力缓冲储料机构采用磁粉张力器及数字恒流控制模式，实现张力稳定、速度平稳、收线盘主动移动方式整齐排线；收线速度与第二4方压延机的速度同步。到收线米数前50米开始降速至3-5米/分钟生产并声光报警，储料米数可维持降速状态两分钟不停机。
2.6、排线机构：伺服电机驱动排线丝杆并联动主动收线盘座一起移动的方式进行排线，确保行线位置不变。
机器性能参数如下
MBJ5-00-00膜包线压方一体成型机主要技术参数
NO
项 目
规 格 参 数
单 位
备 注
1
设备型号
MBJ5-00-00
/
2
机器外形尺寸
L5500xW1100xH1650
mm
两部分组成
3
机器重量
3000
Kg
4
额定总功率
8
Kw
三相AC380V
5
正常运行能耗
6
KwH
6
一体机运行速度范围
10-30
M/Min
7
压方适用线宽
1-15
mm
8
压方适用厚度
1-10
mm
9
适用包材材质
胶带/带胶或不带胶聚酰亚胺/聚酯薄膜
10
适用包带外径
￠300
mm
11
适用包带宽度
4-25
mm
12
适用包带内孔直径
3”/76mm
/
13
包膜方向设定
S/Z
/
14
包膜节距范围
2-30
mm
15
包膜重叠率范围
0-85%
/
16
放线盘规格
PT-15、PT25、400
/
17
收线盘规格
PT-10、PT-15、PT25、400
/
18
四方机压轮规格
￠120x20
mm
19
四方尺寸调节伺服
400
W
2台400W伺服
20
四方机电机
1.5
KW
2台750W伺服
21
四方机宽度厚度精度
±0.005
mm
22
膜包适用线径
1-10
mm
23
压方运行速度
30-100
M/min
其他补充：
1、膜包、压方装置可联机、拆分使用，分别置留外接收线或放线装置端口，外接的放线与主机同步；外置收线需自身包含收线速度的PID调节装置以确保与膜包主机的速度匹配及速度同步。
2、 膜包重叠率均匀，1米内重叠率差异≤3%，包膜后表面光滑平整，不起皱。
3、 压方的厚度在压方的母料直径乘以55%状态下（前提必须此参数未超过产品可压缩极限的条件下），压后成品不破膜、不断线、火花机5000V不报警。细节图
